A importância da rugosidade superficial
nas Pontas Ultrassônicas: uma análise
do impacto na eficiência e desempenho
Por Prof. Dra. Isabela Rodrigues Olívio, Ph.D.
Doutora e Pesquisadora
A rugosidade é um fator importante a ser considerado em instrumentais cirúrgicos, já que ela pode afetar a eficácia e a segurança desses dispositivos médicos. A rugosidade diz respeito à irregularidade superficial, e pode ser aferida através de equipamentos específicos, como microscópios opticos de alta resolução, microscópios eletrônicos de varredura, rugosímetros eletrônicos de alta resolução, entre outros.
Superfícies excessivamente rugosas podem aumentar o risco de danos teciduais, dificultar a descontaminação do dispositivo médico, afetar a esterilização e a funcionalidade dos instrumentos, podendo ocasionar um aquecimento tecidual prejudicial, durante a sua utilização. Portanto, a padronização do processo produtivo mediante o atingimento de baixos coeficientes de rugosidade é vital para a fabricação de dispositivos médicos cirúrgicos, de modo a garantir sua segurança e a eficácia.

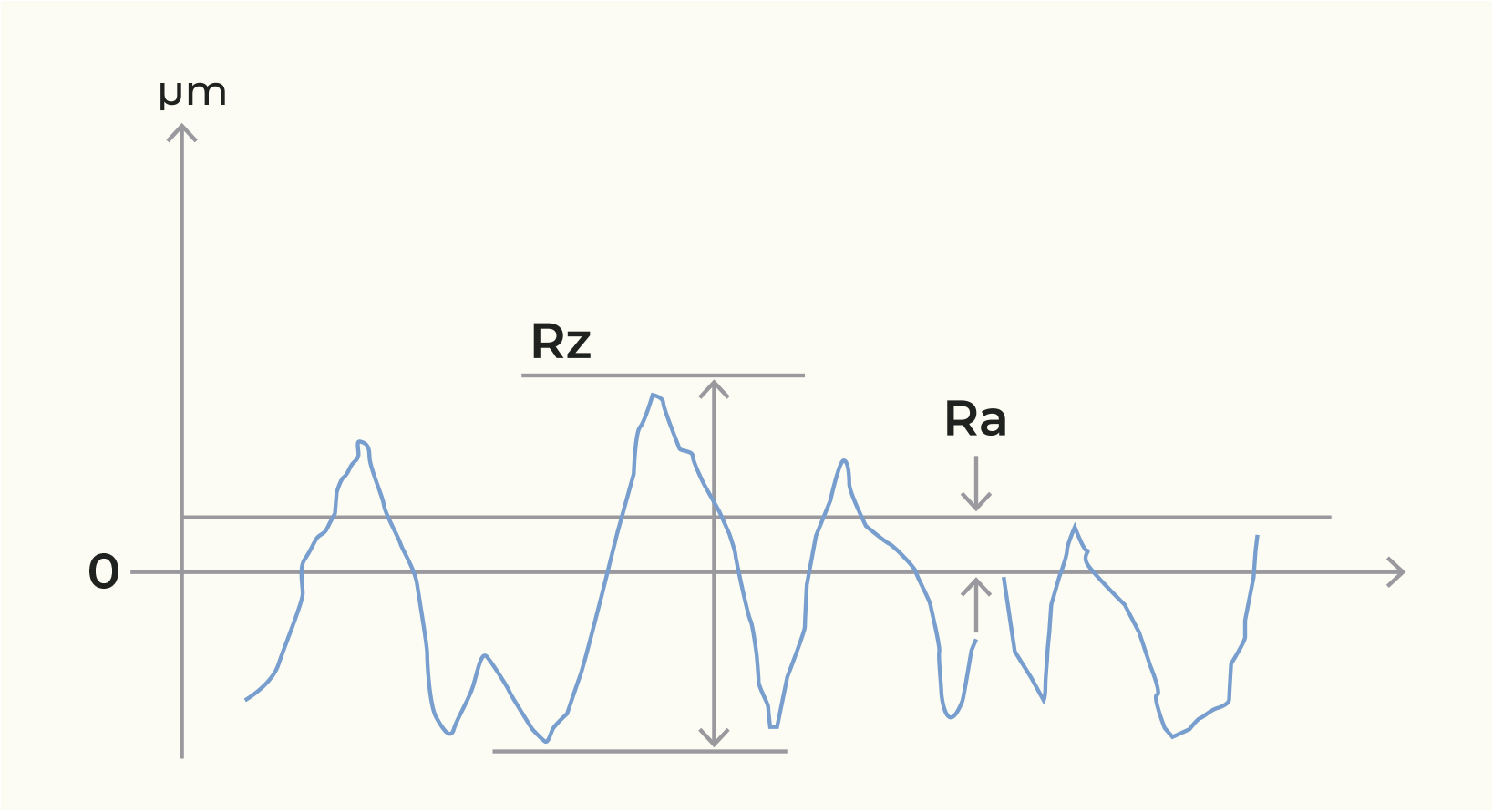

Os parâmetros de superfície comumente usados para medir a rugosidade em dispositivos médicos cirúrgicos são o Ra e o Rz.
Ra: Ra é uma medida média dos picos e vales da superfície ao longo de um comprimento de uma amostragem específica. Ele fornece a “rugosidade média” da superfície, indicando a quão suave ou áspera é a superfície em relação a uma linha média (0).
Rz: Rz, por outro lado, é uma medida da diferença entre a altura do pico mais alto e a profundidade do vale mais profundo dentro de um comprimento de uma amostragem específica. Ele fornece a “rugosidade total” da superfície, indicando a variação total das irregularidades.
A Rz é expressa em micrômetros (μm).
Tanto Ra quanto Rz são medidas em micrômetros (μm).
DISPOSITIVOS MÉDICOS BYPRO MEDICAL DO BRASIL
Por Prof. Dra. Isabela Rodrigues Olívio, Ph.D.
Doutora e Pesquisadora

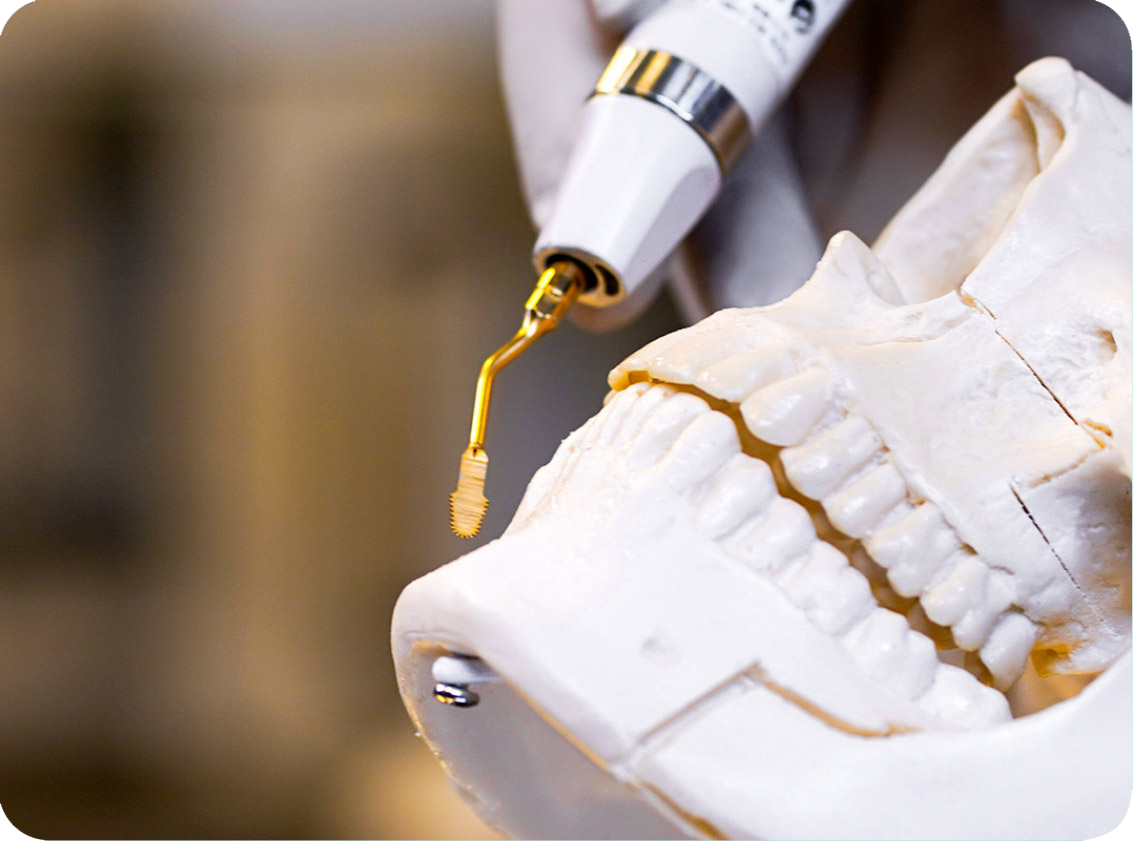

As Pontas Ultrassônicas BYPRO são dispositivos médicos fabricados para assessorar os cirurgiões em diversas especialidades cirúrgicas, onde é necessário realizar osteotomias, dissecções, remoções, perfurações e desgastes em ossos e tecidos rígidos através da tecnologia Piezo. Essa tecnologia oferece vantagens notáveis no âmbito de procedimentos cirúrgicos pois se trata de uma abordagem que possibilita incisões ósseas precisas, minimizando a invasividade e proporcionando um campo visual homeostático que reduz substancialmente os riscos para os tecidos moles, como nervos e vasos sanguíneos adjacentes à área de tratamento. Além disso, os pacientes podem experimentar menor inchaço e melhoria substancial na recuperação e pós-cirúrgico. Para tanto, as Pontas Ultrassônicas devem ser fabricadas observando rígidos critérios técnicos e de qualidade de modo a oferecer excelente performance e vantagens em termos de precisão e menor dano aos tecidos circundantes. Elas desempenham um papel significativo na melhoria da prática clínica e na qualidade do atendimento ao paciente. A rugosidade superficial de uma Ponta Ultrassônica pode afetar significativamente o desempenho e a dissipação das ondas ultrassônicas. Superfícies mais rugosas podem causar reflexão e dispersão destas ondas, isso significa que parte da energia das ondas é refletida em vez de ser transmitida efetivamente para o tecido alvo. Além disso, a rugosidade aumenta a fricção entre a ponta ultrassônica e o tecido, o que gera calor, podendo resultar em excesso de aquecimento e dano tecidual. Também é importante ressaltar que superfícies rudesempenho de suas Pontas Ultrassônicas a BYPRO Medical do Brasil desenvolveu um processo de fabricação mediante lapidação para essa linha de produtos, visando garantir uma superfície mais homogênea, ou seja, com menor rugosidade, e maior eficiência na sua performance. Para tanto um estudo foi desenvolvido com o objetivo de avaliar a rugosidade superficial das Pontas Ultrassônicas e verificar se o processo desenvolvido pela BYPRO Medical do Brasil garante o melhor desempenho do produto.
Foram utilizadas Pontas Ultrassônicas obtidas mediante diferentes processos produtivos:

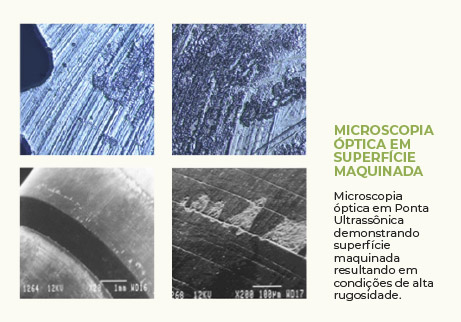

1. Ponta Ultrassônica maquinada. Esse tipo de processo é comumente encontrado nas Pontas comercializada no Mercado Nacional, e, via de regra, resulta em altos índices de rugosidade superficial impactando na usabilidade e na performance do Dispositivo Médico;

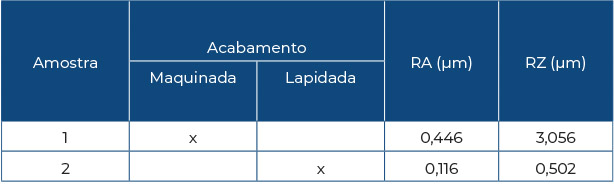

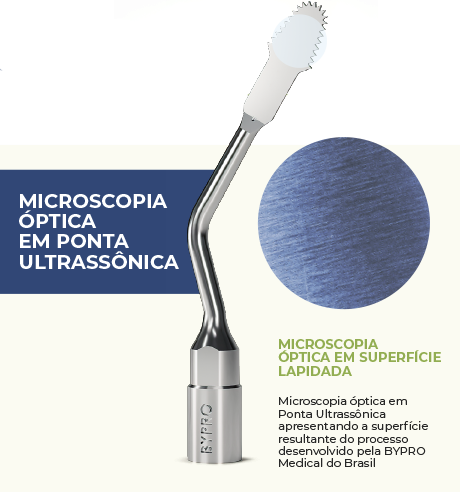

2. Ponta Ultrassônica lapidada, conforme processo desenvolvido pela BYPRO Medical do Brasil, que tem por objetivo produzir uma superfície com baixíssimo coeficiente de rugosidade através da união de tecnologia e expertise de engenharia. Com o auxílio de um Microscópio Eletrônio de alta performance, devidamente calibrado, as rugosidades foram aferidas: Apresentação dos resultados obtidos.
A partir dos resultados foi possível observar que:

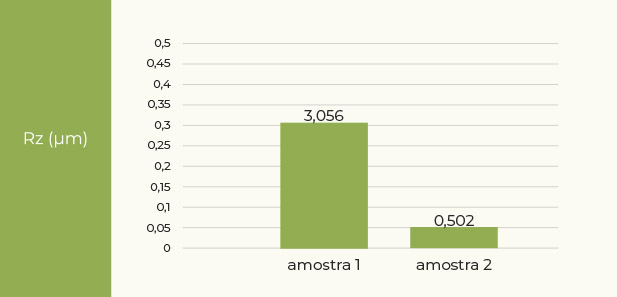

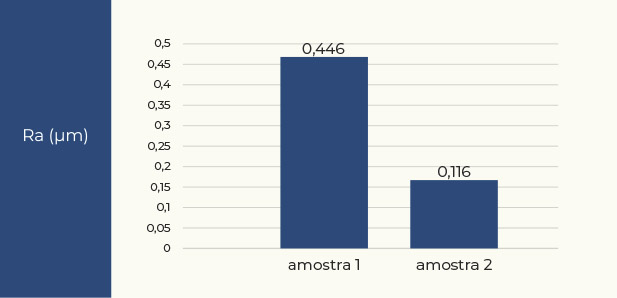

1. Comparativamente com a Ponta Ultrassônica maquinada (Amostras 1), a Ponta Ultrassônica lapidada (Amostras 2), fabricada conforme o processo desenvolvido pela BYPRO Medical do Brasil, apresentou coeficiente de rugosidade 75% menor em Ra e 84% menor em Rz. Considerando o parâmetro Ra como a medida média dos picos e vales da superfície ao longo de um comprimento, concluímos que a superfície da Ponta Ultrassônica lapidada, desenvolvida pela BYPRO Medical do Brasil, é 75% mais suave ou menos áspera que a maquinada.
Conclusão:
A rugosidade é considerado
um fator crítico a ser controlado
durante o processo de fabricação
de Pontas Ultrassônicas, entender
como ela se dá é fundamental
para garantir o funcionamento
adequado dessas peças cirúrgicas,
otimizando a sua performance.
Na atual pesquisa foi possível
concluir que a rugosidade da
superfície pode ser controlada e
ajustada por meio de sofisticadas
técnicas de engenharia, correta
seleção de materiais e o emprego
de técnicas específicas de processos
de qualidade.
Foi observado que o processo
desenvolvido pela BYPRO Medical
do Brasil na produção das Pontas
Ultrassônicas garante um melhor
desempenho e eficácia nos procedimentos
cirúrgicos onde as
mesmas são aplicadas.
Garantir que um dispositivo médico tenha uma baixa rugosidade superficial é de extrema importância e tem um papel fundamental na manutenção dos procedimentos e validações de limpeza e desinfecção de dispositivos médicos e cirúrgicos, conforme exigência das Normas regulamentares. Superf ícies mais rugosas criam desafios na remoção de resíduos e microrganismos pois possuem mais “espaços” onde se alojam e se proliferam, tornando-se pouco acessíveis aos métodos e procedimentos de limpeza e desinfecção. Por sua vez, uma limpeza e esterilização eficiente é crucial para a saúde e segurança do paciente, prevenindo infecções e complicações pós-cirúrgicas. De acordo com as Normas vigentes a BYPRO Medical do Brasil validou, aplica e monitora em sua linha de produção procedimentos e métodos específicos para limpeza e desinfecção dos dispositivos fabricados. Tais procedimentos são realizados em Sala Limpa e ambientes devidamente controlados, com o objetivo de atingir os máximos e melhores padrões de segurança e eficácia.
Referências:
André Pontes; Ézio Teseo Mainieri; João Felipe
Mota Pacheco; José Luiz Martins; Rosemary Arai
Sadami Shinkai; Vivian Chiada Mainieri. Rugosidade
superficial de compósitos microparticulados e
nanoparticulados após acabamento e polimento.
RGO, Porto Alegre, v. 57, n.2, p. 179-182, abr./jun. 2009
Camila de Freitas Gomes. Avaliação comparativa da rugosidade superficial e da retenção de placa bacteriana em abutments empregados na implantodontia. Dissertação de mestrado. Universidade Federal de Uberlândia.
Cristiane Maria Brasil Leal. Influência da rugosidade superficial dos materiais odontológicos na adesão bacteriana: revisão da literatura. Revista de Odontologia da Universidade Cidade de São Paulo 2007 set-dez; 19(3)325-30
Danilo Antonio Milbradt Dutra. Adesão microbiana à superfície restauradora: influência das características do material na formação de biofilme. Tese de doutorado. UFSM – Universidade Federal de Santa Maria. Francisco Elicivaldo Lima; Maurício Corrêa. Correlação entre os parâmetros de rugosidade: uma abordagem matemática. Revista Tecnologia, 29(1) 2009.
Luiz Felipe Almeida Graça."Os efeitos de métodos profiláticos na aderência bacteriana e na rugosidade da superfície não polida do cobalto-cromo utilizado na fabricação de abutments. Dissertação de mestrado. Curso de Odontologia, Universidade Federal Fluminense, Niterói, 2014.
Pedro José da Silva; Derek Manoel Luup Carvalho. Influência dos parâmetros de usinagem sobre a rugosidade do aço sae 1045 temperado e revenido. Tese doutorado. Faculdade FUCAP, Engenharia Mecânica.
Relatório Oerlikon: Análise ferramentas BYPRO https://www.machiningdoctor.com/articles/ra-to-rz- -conversion-and-rz-to-ra/ How to convert between Ra and Rz.
